T e c h n o l o g y S h a r i n g
動環監控系統
數據中心提質增效的強大利器
項目背景
某單位因?qū)鹘y(tǒng)機房進行改造，需要對原有的動環系統進行完善，要求監控中心能夠通過3D系統展現機房情況，實現對UPS、配電間市電運行狀況、機房溫濕度、漏水、煙感的集中監控管理，并能實時顯示數據。同時具備自動告警功能，當智能設備或者環境設備異常時，能通過郵件、短信、聲光、電話語音等告警方式告知運維人員，保障機房的運行安全。
方案設計

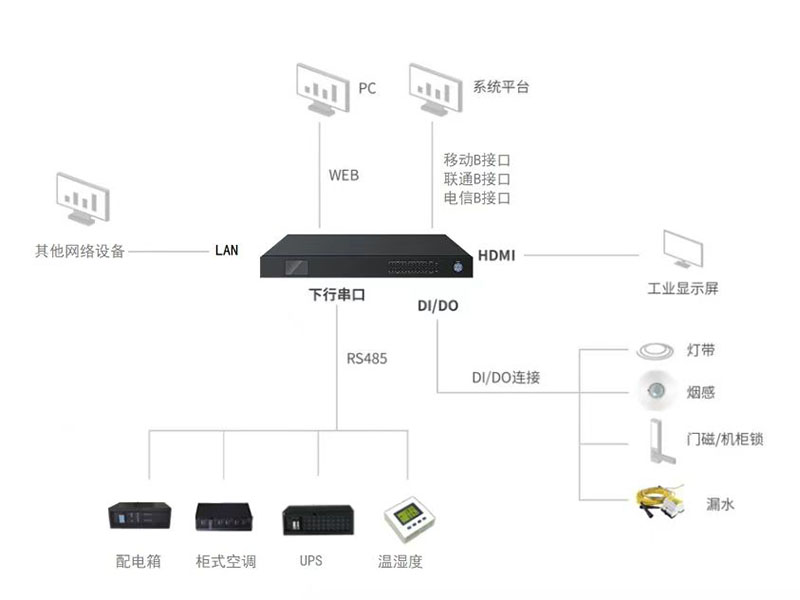

使用全能型一體化機房動環監控系統，依據“產品化”設計理念，按照項目實施地實際的地理狀況、氣候條件、硬件配套情況，匹配定制UPS、精密空調、配電通訊協議（可兼容艾默生，施耐德，科華，科士達，易事特等眾多品牌的智能設備），良好的兼容性可實現動環監控系統的高效快速部署。設計遵循《工業企業通用設計規范》（GBT42-81）、《中華人民共和國公共行業標準》（GA/T70-94）、《安全防范工程程序與要求》（GA/T75-94）、《電氣裝置安裝工程施工及驗收規范》（BGJ232.90.92）等標準。
設計原則
1：先進性
監控系統采用先進的B/S架構，可遠程查看、控制和管理，不需要安裝任何客戶端軟件和第三方插件。
2：實用性
所有產品均為自主研發和制造，簡單、易用、兼容性好，標準化接口設計，產品化系統構成，安裝、調試、維護輕松簡單。
3：集成性
一站式采購，只需一臺主機，即可輕松完成系統安裝。
3：可靠性
符合電磁兼容性和電氣隔離性能設計要求，不影響被監控設備的正常工作。

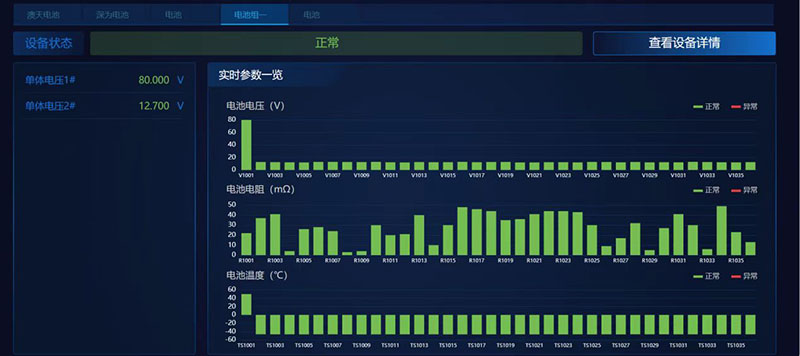

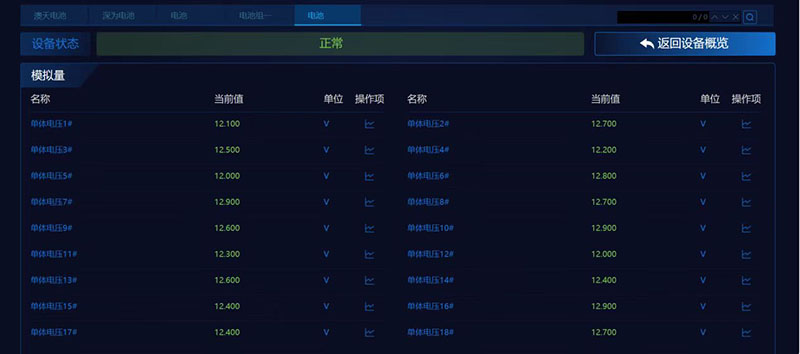

單組電池控制界面可查看所監測配電線路的參數（三相相電壓、三相電流，有功功率，無功功率，視在功率，功率因數等）?？扇姹O(jiān)視每個支路開關，系統檢測到開關跳閘，發生故障或者非法動作等不正常情況時，將啟動報警，避免造成更大的損失。

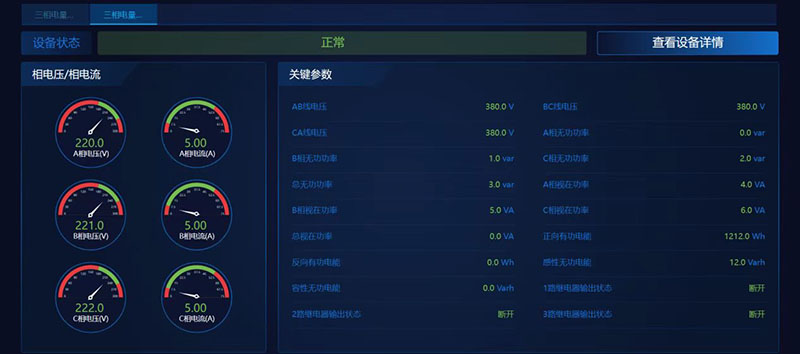

精密配電監控界面
PDU監控界面

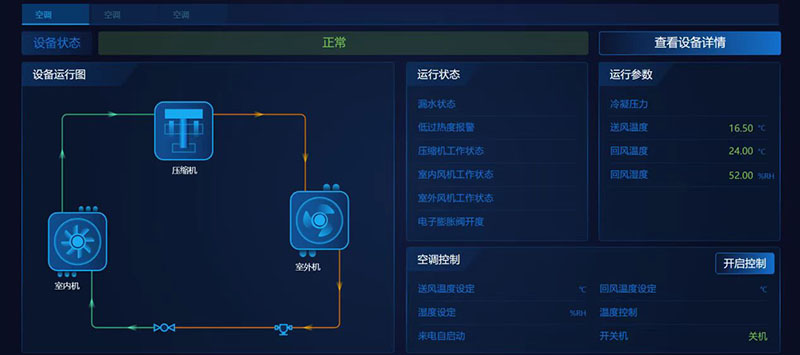

4：精密空調監控系統
實時監控精密智能空調及壓縮機、風機、加熱器、加濕器、去濕器、濾網等部件的運行狀態與參數，可遠程修改設置與開關空調。

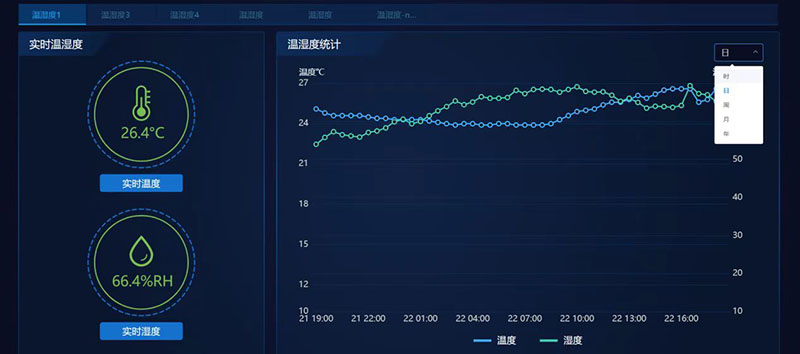

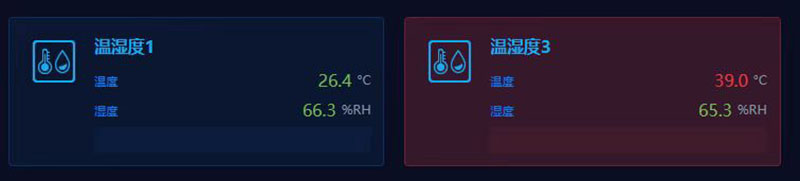

溫濕度監控系統界面實時監測機房溫度和濕度參數，在監控界面上以地圖形式直觀顯示現場溫濕度，可對溫濕度進行實時查詢，可自行設定溫濕度上下限閥值。
6：消防監控系統
通過在網點各個區域安裝煙霧檢測探頭檢測煙霧情況，一旦監測到煙霧產生將自動報警。

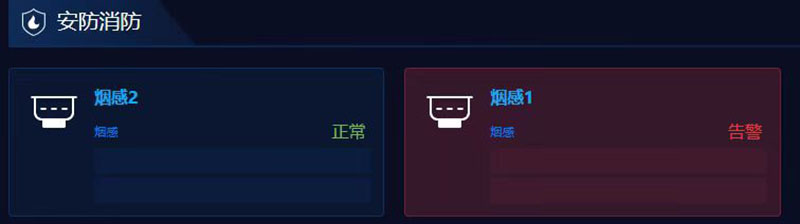

消防監控系統界面
7：漏水監控系統
系統能及時顯示漏水信息。并在地圖上精確顯示發生漏水的地點。系統還可檢測機房潔凈度，當感應到塵埃集結到一定厚度，會報警提示管理人員派人清洗。

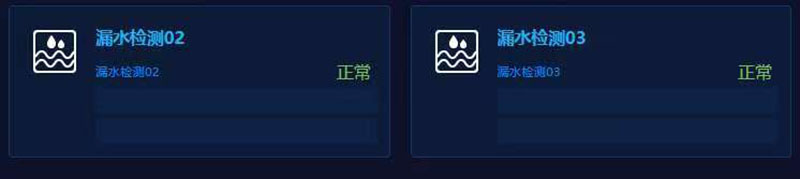

漏水監控界面
8：粉塵濃度監控系統
當機房?jī)?nèi)部粉塵濃度超過正常濃度，可能產生靜電，靜電容易引起用電設備短路，造成火災、服務器宕機，當人去觸摸機房，也會對人造成傷害。所以，在每個機房安裝粉塵檢測是非常有必要的。

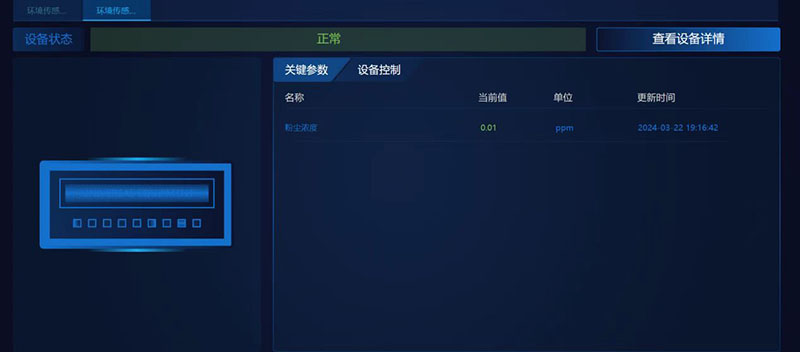

粉塵濃度監控界面
9：氫氣濃度檢測系統
氫氣氣體檢測儀用于對有毒氣體濃度的監測，當有毒氣體濃度超過正常濃度可以及時報警，及時處理。

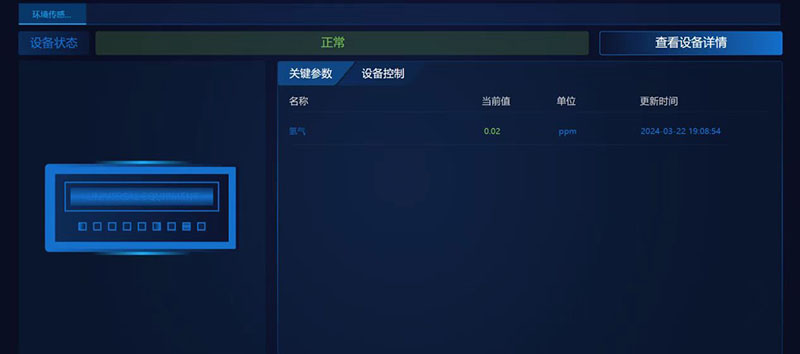

氫氣濃度監控界面
10：門禁監控系統
門禁系統不需要始終連接電腦。只需把門禁系統跟主機相連接，就可以進行監控和操作，大大減少了運維人員的工作量。

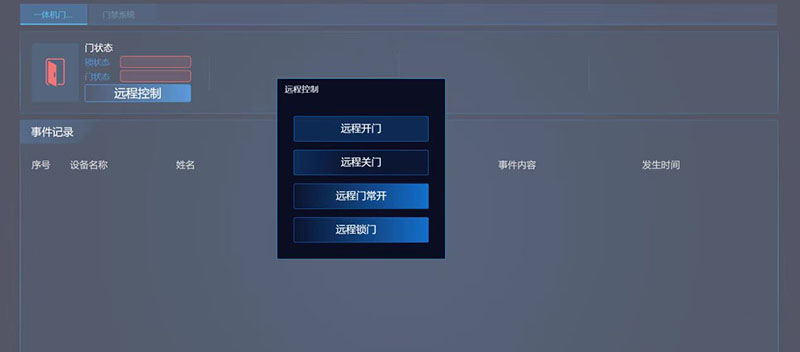

門禁系統監控界面
11：視頻監控系統
視頻監控系統在網絡環境的基礎上實現分控功能，管理平臺上的各級可隨時隨地通過網絡環境監管作業區的安全生產及設備運行狀況，采取有效措施及時調整管理措施。

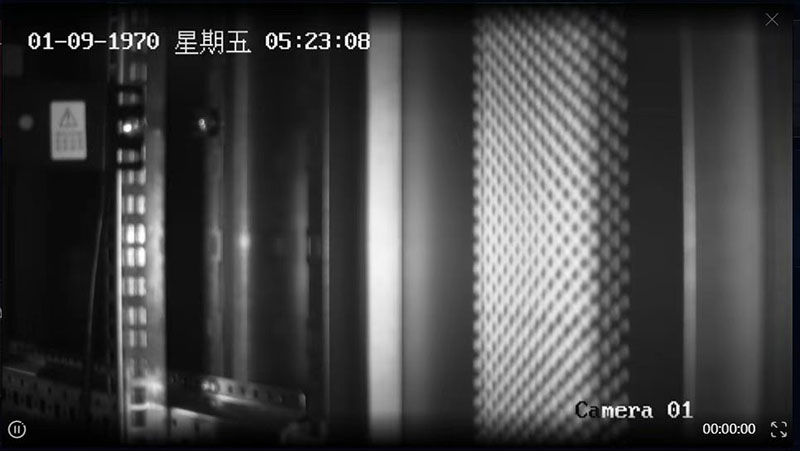

視頻監控界面
